Produktübersicht
Industrielle Multifunktions-Leitungssucher
Sicherheitsspezifikation CAT IV 600 V für industrielle Umgebungen und elektrische Systeme
Der patentierte Smart Sensor™ zeigt die Position und Ausrichtung spannungsführender Leitungen an
Entwickelt, um Elektriker zu schützen – Sicherheit gemäß CAT IV 600 V, einzigartig bei Leitungssuchern. Elektriker werden vor den gefährlichen transienten Überspannungsspitzen von bis zu 8.000 V, die in industriellen Umgebungen auftreten können, geschützt.
Funktionen
• Suche nach spannungsführenden und spannungsfreien Leitungen in Wänden, Decken, Böden und an engen Stellen
• Erkennung und Zuordnung von Leistungsschutzschaltern und Sicherungen
• Lokalisierung von Kurzschlüssen und offenen Schaltkreisen
• Berührungslose Spannungserkennung und passive Leitungssuche
• Ideal für ältere industrielle Umgebungen, in denen die Position der Leitungen nicht gut dokumentiert ist.
• Leitungssuche in Stromkreisen mit Fehlerstromschutzschaltern (RCD)
• Lokalisierung von Leitungsbrüchen, Leitungsunterbrechungen und Kurzschlüssen
• Lokalisierung von:
– Leitungen in nicht-metallischen Kabelkanälen
– Leitungen in Kabelkanälen aus Metall
– Abgeschirmte Leitungen
– Unterirdische Leitungen
– Niederspannungsleitungen und Datenkabel
• Sortierung von Leitungen in Bündeln
• Zuordnung von Stromkreisen mithilfe von Messleitungen
• Finden von Leistungsschutzschaltern/Sicherungen bei Systemen mit Lichtdimmern

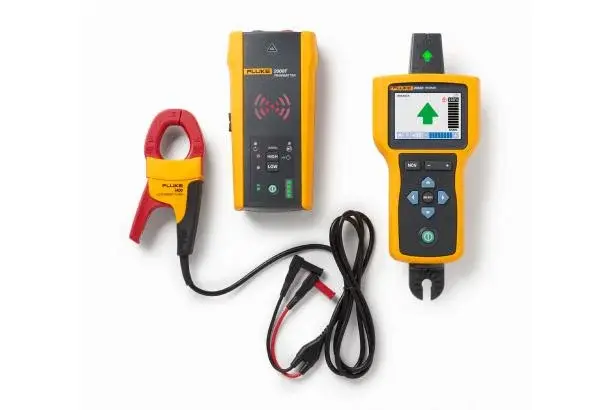

• Signalzange – Geschlossene Stromkreise/Zuordnung von Stromkreisen (Zignalzange CT-400-EUR nur im Lieferumfang des AT-8030-EUR enthalten)
Geräteinformationen
• Drei Betriebsarten
– Betriebsart „High“ für normale Stromkreise
– Betriebsart „Low“ für sichere Leitungserkennung in schwierigen Bereichen
– Betriebsart „Loop“ induziert mithilfe einer Signalzange ein verstärktes Signal
• Zwei automatisch eingestellte Frequenzmodi für das optimale Auffinden spannungsführender und spannungsfreier Stromkreise
• Optionale Signalzange CT-400-EUR für die Signalinduktion in Stromkreisen ohne Zugang zu abisolierten Leitern (nur im Lieferumfang des AT-8030-EUR enthalten)
• Integrierte Hilfefenster für eine einfache und fehlerfreie Einrichtung
• Set bestehend aus Sender und Empfänger in einem stabilen, stoßfesten Tragekoffer
• Klare, leicht zu befolgende Bedienungsanleitung mit Anwendungsbeispielen
Gerätehighlights
• Hochauflösender 89 mm (3,5″)-TFT-LC-Farbbildschirm
• Smart Sensor™: Mit dem patentierten Smart Sensor™ ermitteln Sie schnell und einfach die genaue Position und Ausrichtung spannungsführender Leitungen in Wänden, Böden und Decken.
• Spitzensensor (Tip Sensor): Die Form des Spitzensensors ermöglicht die sichere Leitungssuche in schwer zugänglichen Bereichen, Ecken und engen Räumen sowie die genaue Erkennung von Leistungsschutzschaltern und Sicherungen.
• Sicherheit gemäß Messkategorie CAT IV 600V
• Verlängerungsstab-Befestigung
Im Paket enthalten:
1x AT-8000-RE Empfänger
1x AT-8000-TE Sender
1x TL-8000-EUR Messleitungs und Zubehörkit
1x CC-8000 Tragekoffer
1x Bedienungshandbuch & QSG
3x Akku-Ladegeräte
12x Akkus
1x ADPTR-SCT-xx Anschlussadapter
1x CT-400-EUR Signalzange
1x HS-1 Magnethalter
AT-8030-EUR Artikel Nr. 5088797
