Wichtigste Merkmale

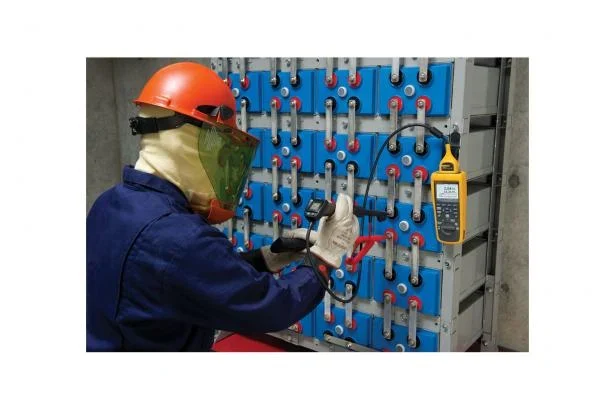

Fluke Batterie-Analysatoren sind ideale Messgeräte für die Instandhaltung, Fehlersuche und Prüfung der Betriebseigenschaften von einzelnen ortsfesten Batterien und Batteriesträngen, die bei betriebswichtigen Anwendungen eingesetzt werden.
- Wichtigste Messfunktionen – Innenwiderstand von Batterien, Gleich- und Wechselspannung, Gleich- und Wechselstrom, Welligkeit, Frequenz und Temperatur.
- Sequenzmessmodus – Automatische oder manuelle Sequenzen dienen zur Messung von Kennwerten bei Batteriesträngen mit automatischer Messwertspeicherung für Spannung, Widerstand und Temperatur (mit intelligentem Messfühler BTL21), sodass Sie zum Speichern von Messwerten nicht jedes Mal eine Taste drücken müssen.
- Umfassende Protokollierung – Alle Messwerte werden während der Prüfungen automatisch erfasst und können zu Analysezwecken sofort auf dem Messgerät angezeigt werden, bevor sie heruntergeladen werden.
Produktübersicht: Fluke-Batterieanalysatoren, Serie 500
Unkomplizierte Prüfungen, ein vereinfachter Arbeitsablauf und eine intuitive Bedienoberfläche sorgen für eine besonders einfache Bedienung bei Messungen an Batterien bzw. Akkus.
- Fluke Batterie-Analysatoren sind ideale Messgeräte für die Instandhaltung, Fehlersuche und Prüfung der Betriebseigenschaften von einzelnen ortsfesten Batterien und Batteriesträngen, die bei betriebswichtigen Anwendungen eingesetzt werden.
- Die intuitive Bedienoberfläche, das kompakte Design und die robuste Konstruktion gewährleisten ein Optimum an Leistung, Messergebnissen und Zuverlässigkeit.
- Bieten zahlreiche unterschiedliche Prüffunktionen für Batterien bzw. Akkus, von Gleichspannungs- und Widerstandsmessungen bis hin zu Messungen bei Volllastbedingungen unter Verwendung eines automatisierten Prüfablaufs. Außerdem ist ein Infrarot-Temperaturmesssystem in die Messsonde integriert.
- Für Messungen an allen Arten von ortsfesten Batterien bzw. Akkus geeignet.
Schwellenwerte für Spannung und Widerstand
Bei den Fluke Batterie-Analysatoren können Sie obere und untere Schwellenwerte oder Toleranzbereiche schnell und auf einfache Weise festlegen. Während des Prüfvorgangs werden die gemessenen Werte automatisch mit den vorher festgelegten Schwellenwerten verglichen. Als Ergebnis des Vergleichs wird nach jeder Messung eine BESTANDEN-, NICHT-BESTANDEN- oder WARNUNG-Anzeige erzeugt. Es können maximal 10 Gruppen von Schwellenwerten gespeichert werden. Die Anzeige der Ergebnisse erfolgt gemäß folgender Kriterien:
Spannung | Widerstand | |||
> unterer Spannungswert | < unterer Spannungswert | < Referenzwert | > Referenzwert und Referenzwert x (1 + Warnschwellenwert %) | > Referenzwert x (1 + Fehlerschwellenwert) |
Bestanden | Nicht bestanden | Bestanden | Warnung | Nicht bestanden |
Fluke Batterieverwaltungssoftware
Mit der Fluke Batterieverwaltungssoftware können Sie schnell und auf einfache Weise Daten aus dem Batterie-Analysator in einen PC importieren. Die Messdaten und die Batterieprofile werden mithilfe der Verwaltungssoftware gespeichert und archiviert und können zu Ergebnisvergleichen, zur Umschaltung zwischen Leitfähigkeits- und Widerstandsmesswerten sowie zu Trendanalysen verwendet werden. Alle Messdaten, das Batterieprofil und die Analyseinformationen können verwendet werden, um auf einfache Weise Berichte zu erstellen.
- Schnelle Anzeige gespeicherter Messwerte
- Verwaltung von Profilen
- Grafische Darstellung der Ergebnisse eines Batteriestrangs mit vom Anwender festgelegten Schwellenwert
- Historie der Trenddaten von Batteriesträngen
- Mehrmalige Messung der Entladespannung
- Schnelle Erzeugung von Berichten
- Aktualisierung der Firmware des Fluke Batterie-Analysators
- Umschaltung der Messergebnisse zwischen Leitfähigkeits- und Widerstandsmesswerten
Fluke Batterieanalysator-App
Der Batterie-Analysator BT521 bietet mit drahtloser Datenübertragung die Möglichkeit des Downloads von Daten und der Fernanzeige sowie der Messung mithilfe der speziellen Fluke Batterieanalysator-App (Hinweis: der Fluke BT521 ist gegenwärtig nicht mit Fluke Connect kompatibel). Mit der Fluke Batterieanalysator-App können Sie:
- das Profil durchsuchen
- Daten aus aus Messsequenzen untersuchen
- Daten aus Messsequenzen per E-Mail versenden
Fluke BT510 – Wichtigste Merkmale:
- Batteriespannung – Während der Innenwiderstandsprüfung misst das Gerät auch die Spannung zu prüfender Batterien/Akkus.
- Entladespannung – Im Entlademodus wird die Spannung der Batterien/Akkus beim Entlade- oder Belastungstest mehrmals während eines vom Anwender festgelegten Intervalls erfasst. Der Anwender kann die Zeit berechnen, die bis zum Erreichen der Abschaltspannung von Batterie/Akku vergeht. Anhand dieses Zeitraums kann deren Kapazitätsverlust ermittelt werden.
- Prüfung der Welligkeit – Misst den ungewünschten Wechselspannungsanteil der gleichgerichteten Spannung in den Gleichstromlade- und Inverterschaltkreisen. Ermöglicht dem Anwender, Wechselstromkomponenten in Gleichstromladestromkreisen zu überprüfen und eine der Hauptursachen für den Leistungsverlust von Batterien/Akkus ausfindig zu machen.
- Anzeigemodus und Sequenzmodus – Der Anzeigemodus dient zur schnellen Messung oder Fehlersuche. In diesem Modus können Sie die Messwerte speichern und in einer Mess- oder Zeitabfolge auslesen. Der Sequenzmodus ist für Instandhaltungsarbeiten an mehreren Stromversorgungssystemen und Batteriesträngen gedacht. Vor der Ausführung einer Arbeitsaufgabe kann der Anwender ein Profil zur Datenverwaltung und Erzeugung von Berichten konfigurieren.
- Schwellenwert und Warnung – Der Anwender kann maximal 10 Gruppen von Schwellenwerten konfigurieren, auf deren Grundlage er nach jeder Messung eine Bestanden-, Warnung- oder Nicht-bestanden-Anzeige erhalten kann.
- Messung des Zellenverbindungswiderstands und Datenverwaltung – Misst den Widerstand der Zellenverbindungen eines Batteriestrangs.
- AutoHold – Bei eingeschalteter AutoHold-Funktion wird ein Messwert erfasst, wenn er 1 Sekunde lang stabil ist. Danach wird der Messwert bei Beginn einer neuen Messung freigegeben.
- AutoSave – Bei eingeschalteter AutoSave-Funktion werden Messwerte automatisch im internen Speicher gespeichert, nachdem ein Messwert mit AutoHold erfasst wurde.
- Software für die Batterieverwaltung – einfacher Export der Daten vom Produkt auf den PC. Die Messdaten und die Daten der Profile von Batterien/Akkus werden mithilfe der Verwaltungssoftware gespeichert und archiviert und können zu Vergleichs- und Trendanalysen verwendet werden. Alle Messdaten, Profile von Batterien/Akkus und die Analysedaten können verwendet werden, um auf einfache Weise Berichte zu erzeugen.
- Umfassende Protokollierung – Alle gemessenen Werte werden während der Prüfungen automatisch aufgezeichnet und können auf dem Messgerät überprüft werden, bevor sie zur Analyse heruntergeladen werden.
- Optimierte Bedienoberfläche – Dank der menügeführten Einrichtung erfassen Sie stets die richtigen Daten.
- Betriebsdauer – Der Lithium-Ionen-Akku mit 7,4 V, 3000 mAh ermöglicht über acht Stunden Dauerbetrieb.
- USB-Anschluss – Dient zum schnellen Download von Daten zur Verwendung durch die im Lieferumfang inbegriffene Anwendungssoftware für Datenanalyse und Berichtsverwaltung.
- Höchste Sicherheit – Messkategorie CAT III 600 V und Bemessung bis max. 1000 V DC. Für sichere Messungen an Stromversorgungsanlagen, die zum Laden von Batterien/Akkus dienen.
Fluke BT520 – Wichtigste Merkmale (zur Messung an Batterien/Akkus in Schränken und an schwer zugänglichen Stellen):
- Alle oben genannten und zusätzlich
- BTL20 – Satz intelligente Messsonden, mit langen und kurzen Messspitzenverlängerungen und integrierter LC-Anzeige sowie Lautsprecher zur optischen und akustischen Ausgabe
- BTL20ANG – Satz intelligente Messsonden, mit langen und kurzen angewinkelten Messspitzen (ohne Temperatursensor)
- Große gepolsterte Tragetasche
Fluke BT521 – Wichtigste Merkmale (für Anwender, die auch eine integrierte Temperaturmessung benötigen):
- Alle oben genannten* und zusätzlich
- BTL21 – intelligente Messsonden mit langen und kurzen Messspitzenverlängerungen und integrierter LCD-Anzeige sowie Lautsprecher zur optischen und akustischen Ausgabe, integrierter Infrarot-Temperatursensor zur Messung der Temperatur am Minuspol von Batterie/Akku bei jeder Prüfung
- BTL20ANG – Satz intelligente Messsonden, mit langen und kurzen angewinkelten Messspitzen (ohne Temperatursensor)
- Funktion zum drahtlosen Datenaustausch mit der Fluke Batterieanalysator-App (Fluke BA Mobile)*
- Anzeige des Profils und der zugehörigen Messergebnisse vom Batterie-Analysator
- Profil und Messergebnisse können per E-Mail im CSV-Datenformat gesendet werden
* BTL20 nicht im Fluke BT-521 inbegriffen
* Gegenwärtig nicht mit der Fluke-Connect®-App kompatibel
