Wichtigste Merkmale
- Schutzleiter (PE) können auf ein mögliches Vorhandensein gefährlicher Spannungen gegen Erde geprüft werden
- Führen Sie eine Simulation unterschiedlicher Strombelastbarkeiten von Ladekabeln, wählbar über den Drehschalter PP-Status, durch
- Führen Sie Fahrzeugsimulationen durch und prüfen Sie verschiedene Ladezustände
- Simulieren Sie Erdungsfehler (Schutzleiter, PE)
- Prüfung in Übereinstimmung mit IEC/EN 61851-1 und IEC/HD 60364-7-722
Produktübersicht: Fluke FEV300 Prüfadaptersatz für Elektrofahrzeug-Ladestationen mit Prüfkabel Typ 2
Das Prüfadaptersatz FEV300 mit Prüfkabel Typ 2 wurde zur Prüfung der Funktion und Sicherheit von Ladestationen im Modus 3 für das AC-Laden entwickelt. Der Prüfadapter simuliert ein Elektrofahrzeug und öffnet einen Ladezyklus durch Aktivierung des Spannungs- und Stromausgangs. So können Sie Prüfungen mit geeigneten Messgeräten wie einem Installationstester (Fluke 1664 FC) oder einem ScopeMeter® (Fluke Serie 120B) durchführen. Mit dem Prüfadaptersatz kann die Ladestation in Übereinstimmung mit IEC/EN 61851-1 und IEC/HD 60364-7-722 geprüft werden.
Einfache Handhabung durch einen einzigen Prüfadapter
Zum Anschluss an eine Elektrofahrzeug-Ladestation Typ 2 mit Steckdose oder zum Anschluss an eine Elektrofahrzeug-Ladestation Typ 2 mit Fahrzeugstecker verwenden Sie das Prüfkabel FEV300-CON-TY2. Der Prüfadapter ermöglicht eine Vielzahl von Prüfungen, inklusive Erdungsfehlerprüfungen, Isolation von Leitungen, Spannung und Tastverhältnis, um den maximal verfügbaren Ladestrom zu ermitteln – alles mit einem einzigen Gerät, an das Fluke Prüf- und Messgeräte angeschlossen werden können. Mit dem FEV300 können Sie den Fehlerzustand E des Pilotkontakts (CP) und Erdungsfehler (PE) simulieren. Mit den separaten Phasenanzeigen mit drei LEDs können Sie einfach prüfen, ob Spannungen anliegen. Für die Fehlersuche an der Ladestation benötigen Sie kein Elektrofahrzeug: Der Prüfadapter verhält sich wie ein Elektrofahrzeug, wenn er an eine Ladestation angeschlossen ist, und ermöglicht so einfache Prüfungen zu Betriebseigenschaften und Instandhaltung.
Kompatible Produkte:
- Multifunktions-Installationstester Fluke 1662
- Multifunktions-Installationstester Fluke 1663
- Multifunktions-Installationstester Fluke 1664 FC
- Fluke 87 V Industriemultimeter
- Fluke ScopeMeter® Serie 120B Tragbare Industrie-Oszilloskope
- Fluke 1587 FC Isolationsmultimeter
- Dreiphasige Energie-Logger Fluke 1732 und 1734
- Dreiphasiger Netzqualitätslogger Fluke 1735
- Dreiphasige Netzqualitäts-Logger Fluke 1736 und 1738

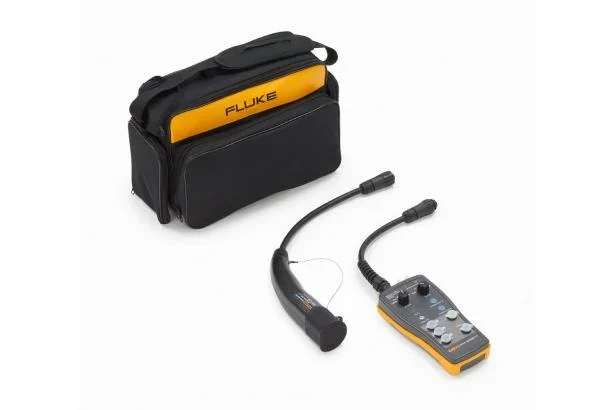

What’s in the box:
- FEV300/BASIC Prüfadapter
- FEV300-CON-TY2 Prüfkabel Typ 2
- Tragetasche
