Wichtigste Merkmale
- Komplettlösung für Prüfungen von PV-Anlagen gemäß Kategorie 1 und Kategorie 2 der Norm IEC 62446-1
- Messung der Leerlaufspannung (VOC) am PV-Modul/PV-Strang bis 1000 V DC
- Messung des Kurzschlussstroms (ISC) am PV-Modul/PV-Strang bis 20 A DC
- Die Ergebnisse der I-U-Kennlinie vor Ort werden mit den I-U-Kennliniendaten des Herstellers auf dem Bildschirm des Analysators verglichen
- Kompatibel mit der Datenverwaltungssoftware Fluke TruTest™
Produktübersicht: SMFT-1000 Solar Tools Kit: Multifunktionaler PV-Leistungsanalysator mit Aufzeichnungsfunktion für I-U-Kennlinien
Komplettlösung zur Überprüfung der Leistung und Sicherheit von PV-Anlagen und zur schnelleren Berichterstattung an Kunden.
Prüfen Sie mit dem multifunktionalen PV-Leistungsanalysator Fluke SMFT-1000 mit Aufzeichnungsfunktion für I-U-Kennlinien, ob PV-Systeme ihre optimale Leistung erbringen und sicher arbeiten. Der SMFT-1000 wurde für PV-Experten entwickelt, die Systeme mit bis zu 1000 V DC installieren, in Betrieb nehmen und instand halten. Er bietet für PV-Anlagen eine Komplettlösung, die die Forderungen der Norm IEC 62446-1 erfüllt. Mit der Software TruTest™ von Fluke können Messdaten aus der Installation und Inbetriebnahme von Solaranlagen einfach importiert, organisiert und analysiert werden, um mühelos Berichte zu erZählschritte, ohne einen Laptop am Arbeitsort zu benötigen.
Wichtige Schritte für die regelmäßige Prüfung von PV-Anlagen
Komplette Sicherheitsprüfung gemäß IEC 62446-1 Kategorie 1:
- Schutzleiterwiderstand (Rpe)
- Spannung im offenen Stromkreis (Voc)
- Kurzschlussstrom (Isc)
- Isolationswiderstand (Rins)
- Polarität
Prüfung der Betriebseigenschaften gemäß IEC 62446-1 Kategorie 2:
- I-U-Kennlinienaufzeichnung und Softwareanalyse mit TruTest
- Einstrahlung, Temperatur, Neigung, Himmelsrichtung

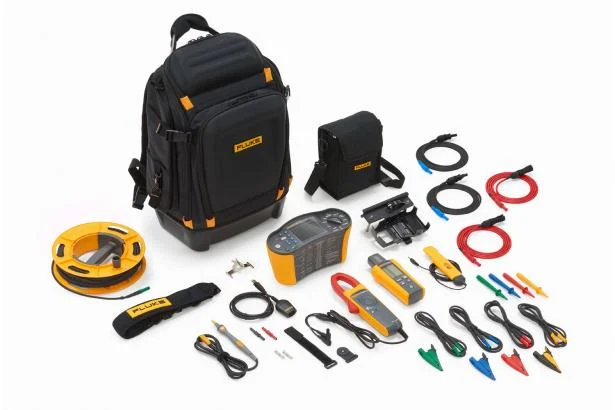

What’s in the box:
- Fluke SMFT-1000-BP Professioneller Werkzeugrucksack
- SMFT-1000 Multifunktionaler PV-Analysator
- Tragegurt
- Sicherungssatz
- Adapterkabel IRDA Optisch auf USB
- Nullpunktadapter
- IRR2-BT Einstrahlungsmessgerät mit drahtloser Datenübertragung
- 80PR-IRR Externer Temperaturfühler
- Halterung für Montage am Solarpanel
- Hartschalenkoffer
- i100 Wechsel-/Gleichstromzange bis 100 A
- TPAK Magnet-Set
- TP1000 Messsonde mit Fernauslösetaste
- TL1000 Messleitungssatz
- TL1000-MC4 Messleitungssatz
- TL1000/30M Messleitung auf Rolle
- Kupplungssatz
Einstrahlungsmessgerät mit drahtloser Datenübertragung Keine Leitungen erforderlich
Um präzise I-U-Kennlinienmessungen durchzuführen, sind Einstrahlungs- und Temperaturdaten in Echtzeit erforderlich. Das im Lieferumfang enthaltene Einstrahlungsmessgerät IRR2-BT wird drahtlos mit dem SMFT-1000 verbunden, um Daten in Echtzeit zu übermitteln und so möglichst genaue I-U-Kennlinienmessungen zu ermöglichen. Wenn die drahtlose Verbindung aus irgendeinem Grund unterbrochen wird, setzt das IRR2-BT die Datenaufzeichnung bis zu 17 Stunden lang fort. Diese können dann später mit den mit dem SMFT-1000 durchgeführten Prüfungen abgeglichen werden.
Es ist umständlich, die Konfiguration von Messleitungen ständig zu ändern, während verschiedene Prüfungen durchgeführt werden. Mit dem „Keep the Leads“-System von Fluke wird weniger Zeit für die Einrichtung benötigt und beim Prüfen von PV-Anlagen treten weniger Anwenderfehler auf. Jetzt können Sie vor Ort mehr Prüfungen in kürzerer Zeit vornehmen

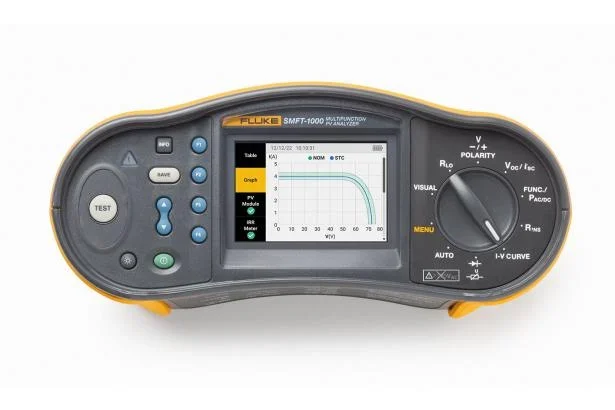

Farbbildschirm mit integrierter Bedienschnittstelle: Die Anweisungen auf dem Bildschirm erlauben die einfache Durchführung der Prüfungen
Schalten Sie den SMFT-1000 in den automatischen Prüfmodus, um automatisch eine Prüfsequenz in einer Vielzahl von Kombinationen durchzuführen:
- Mit oder ohne Isolationsprüfung
- Prüfung gemäß IEC 62446-1 für Kategorie 1 oder Kategorien 1 und 2
- Prüfung gemäß IEC 62446-1 für Schutzklasse I oder Schutzklasse II
Die Ergebnisse der I-U-Kennlinie vor Ort werden mit den I-U-Kennliniendaten des Herstellers auf dem Bildschirm des Analysators verglichen
Die Ergebnisse der I-U-Kennlinie vor Ort werden mit den I-U-Kennliniendaten des Herstellers auf dem Bildschirm des Analysators verglichenWährend der Messung einer I-U-Kennlinie vor Ort vergleicht der SMFT-1000 die Kennlinie während des Ladens der Messdaten mit den vom Hersteller angegebenen Modulspezifikationen. Dies erleichtert die sofortige Überprüfung von Messungen, ohne dass ein Laptop oder Tablet verwendet werden muss. Führen Sie die I-U-Kennlinienmessung bei neuen Anlagen durch, um zu bestätigen, dass sie gemäß den Standortspezifikationen funktionieren, oder um zu prüfen, ob vorhandene Module oder Stränge auf ihrem erwarteten Leistungsniveau arbeiten.
Führen Sie Sichtprüfungen durch und verarbeiten Sie die Daten mit der TruTest™ Solar Software
Um die IEC-Vorschriften für Sichtprüfungen von PV-Anlagen zu erfüllen, verfügt der SMFT-1000 über eine praktische Funktion, mit der Beobachtungen direkt im Speicher aufgezeichnet werden können. Später können die Informationen in die Software TruTest™ heruntergeladen und in den Projektbericht aufgenommen werden.
TruTest™ integriert Management von PV-Anlagen, Datenspeicherung und Berichterstattung auf einer einzigen Plattform. Unabhängig davon, ob Sie die Moduleffizienz mithilfe von I-U-Kennlinien analysieren oder die Sicherheit der Anlage anhand der in IEC 62446-1 aufgeführten Verfahren prüfen möchten – eine ordnungsgemäße Datenverwaltung ist zur Erstellung leicht verständlicher Berichte für Ihre Kunden entscheidend. Mit TruTest™ importieren Sie schnell Messergebnisse direkt von Ihrem Multifunktions-PV-Analysator auf den Computer, organisieren und analysieren die Daten, vergleichen die Daten zu einzelnen Anlagen mit bereits zuvor importierten Messungen und erZählschritte umfassende Berichte für Ihre Kunden.
- Einfache Verwaltung der Messdaten aus der Installation und Inbetriebnahmeprüfung von Solaranlagen
- Inspektionen und Berichte gemäß IEC 62446-1 und anderen Richtlinien schnell erZählschritte
- I-U-Kennlinienanalyse mit einfacher Bestanden/Nicht bestanden-Darstellung; Vergleich von I-U-Kennlinien bei mehreren Standortbesuchen
- Vergleich von aktuellen mit früheren Standortdaten, um Änderungen im Zeitverlauf zu sehen
- Laden Sie Ihre kostenlose 60-Tage-Demoversion von TruTest™ herunter. Erwerben Sie einen Softwareschlüssel, um die Lite- oder Advanced-Version zu aktivieren.
