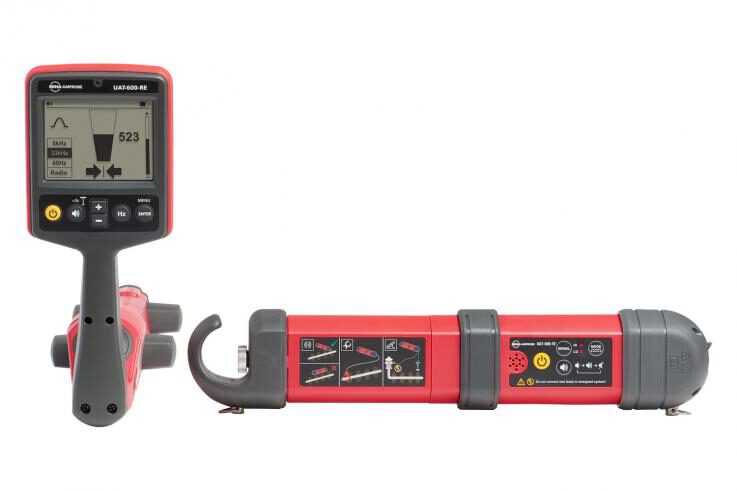

Leitungssucher-Kit Beha-Amprobe UAT-505-EUR zur Ortung unterirdischer Versorgungsnetze

Leitungssucher-Kit zur Ortung unterirdischer Versorgungsnetze

Erkennung und Messung der Tiefe von unterirdischen Rohren und Kabeln

Höhere Produktivität am Einsatzort durch präzise und genaue Ortung.

Das Leitungssucher-Kit Beha-Amprobe UAT-505-EUR zur Ortung unterirdischer Versorgungsnetze ist die robuste, wirtschaftliche Lösung zur Lokalisierung unterirdischer spannungsführender und spannungsfreier Leitungen, Kabel und Rohre. Der Sender arbeitet mit einem 33-kHz-Frequenzsignal, das die zuverlässigsten Ergebnisse bei den meisten Ortungsarbeiten bietet. Verfolgen Sie mit dem Empfänger das Signal im Induktionsmodus oder im Modus für Direktverbindung mit Messleitungen. Der Empfänger verfügt über eine schnelle Ton- und Messanzeige und bietet einfache Messungen bis zu 6 m Tiefe auf Knopfdruck. Hinzu kommen hochempfindliche Leistungs- und Funkmodi, die spannungsführende Leitungen und Funksignale in unterirdischen Leitungen erkennen.

Funktionen

• Lokalisiert unterirdische spannungsführende und spannungsfreie Leitungen und Kabel
• Lokalisiert unterirdische Metallrohre
• Mehrere Suchmodi für die Lokalisierung und Verfolgung von spannungsführenden und spannungsfreien Kabeln in verschiedenen Anwendungen: Leistungsmodus, Funkmodus, Induktionsmodus und Modus für Direktverbindung mit Messleitungen (nur spannungsfrei)

Produktinformationen

• Messung bis zu 6 m Tiefe, Erkennung und Verfolgung von Versorgungsnetzen bis zu 30 m Tiefe (nur im Modus für Direktverbindung mit Messleitungen)
• Der Empfänger verfügt über einen kontrastreichen Bildschirm mit automatischer Hintergrundbeleuchtung und halbautomatischer Verstärkungssteuerung für schnelle Signalortung und -steuerung
• Vollständig einsatzbereites Kit: Empfänger, Sender, Messleitungen, Batterien und Tragetasche

Wichtigste Produkteigenschaften

Das Leitungssucher-Kit UAT-505-EUR kann in verschiedenen Modi zur optimalen Verfolgung in vielen Situationen eingesetzt werden.

Empfänger

• Im Leistungsmodus werden spannungsführende Leitungen mit einer Frequenz von 50/60 Hz geortet. Der Empfänger allein erkennt die elektromagnetischen Felder, die von unterirdischen spannungsführenden Leitungen ausgehen.
• Im Funkmodus erkennt der Empfänger Funkwellen, etwa von Mobilfunkmasten oder Radiostationen, die von unterirdischen Metallobjekten wie Kabeln oder Rohren aufgegriffen und weitergeleitet werden.

Empfänger + Sender

• Im Induktionsmodus wird vom Sender drahtlos ein Signal in unterirdische Rohre, Kabel oder Leitungen eingespeist. Der Empfänger erkennt dann das Signal, das von der unterirdischen Versorgungsleitung weitergeleitet wird.
• Im Modus für Direktverbindung mit Messleitungen wird der Sender mit den unterirdischen, spannungsfreien Kabeln oder Versorgungsleitungen mit den Messleitungen verbunden (sofern ein Zugangspunkt zur Versorgungsleitung vorliegt). Der Sender sendet dann ein Signal über die Leitung oder das Rohr.
• Wenn es nicht möglich oder nicht sicher ist, Zugang zu einem Kabel zu erhalten, um einen elektrischen Kontakt herzustellen, bietet die optionale Signalzange eine effiziente und sichere Methode, ein Ortungssignal an ein Kabel anzulegen.

Hinweis: Das Leitungssucher-Kit UAT-505-EUR kann auch nichtmetallische Rohre im Induktionsmodus oder dem Modus für Direktverbindung mit Messleitungen verfolgen. Einige dieser Rohre haben eine integrierte Metallspur, die ein Signal zur Verfolgung abgibt. Verwenden Sie für nichtmetallische Rohre ein leitfähiges Einziehband.

Hinweis: Der Sender UAT-500-TE darf niemals an einen spannungsführenden Stromkreis angeschlossen werden. Der Amprobe-Sender UAT-600-TE mit Sicherheit gemäß Überspannungskategorie CAT IV 600 V, kann zum sicheren Anschluss an spannungsführende Stromkreise verwendet werden.

Artikelnr. 5263037

Lieferumfang:

• Empfänger UAT-600-RE
• Sender UAT-500-TE
• Tragetasche CC-UAT-500-EUR
• Messleitungssatz TL-UAT-500
• 6 x Mignonzellen (LR6)
• 4 x Monozellen (LR20)
• Bedienungsanleitung

*Lieferumfang des Messleitungssatzes TL-UAT-500:

• Grüne Messleitung mit abnehmbarer grüner Krokodilklemme
• Graue Messleitung mit permanent befestigter grauer Krokodilklemme
• Erdungsspieß
